环链手扳葫芦上升吊装工作原理

环链手扳葫芦是一种用途广泛的小型手动起重设备。

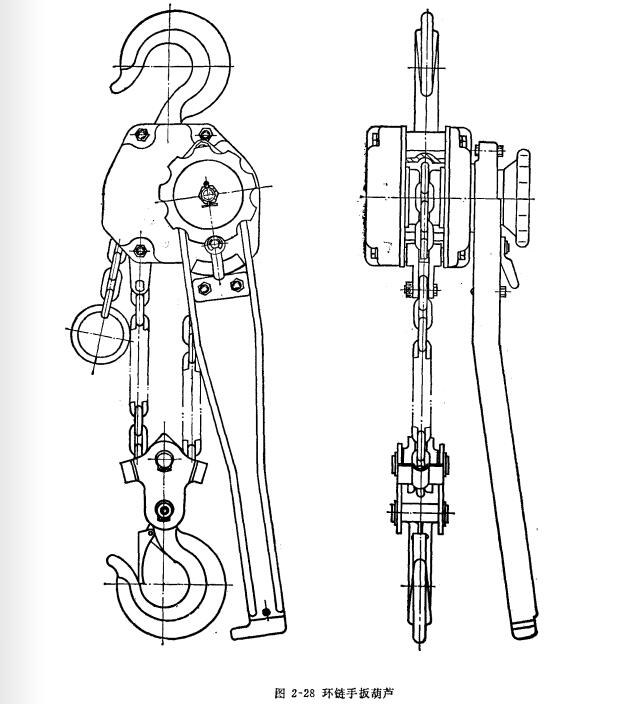

环链手扳葫芦的结构见下图，它采用一级齿轮传动，主要零部件有齿轮轴、齿轮、制动器、起重链条、链轮、吊钩、操作手柄等。

操作时，先转动手柄上的旋钮使之指向位置上“上”的位置（表示吊钩向上升起），然后扳动手柄，拨爪便拨动拨轮，将摩擦片、棘轮、制动器座及压紧座压紧成一体，并带动齿轮轴及齿轮一起转动，于是连结在齿轮内花键上的起重链轮便带动起重链条上升，重物即被平稳地吊起。

当需要下降重物时，转动手柄上的旋钮指向“下”的位置，扳动手柄，制动器松开，重物由于自重的作用而下降，当手柄停止扳动时，重物就停止下降，制动器的结构和原理与手拉葫芦相同，制动平稳而可靠。
